Series F – Rotoflux Stainless Steel Unions

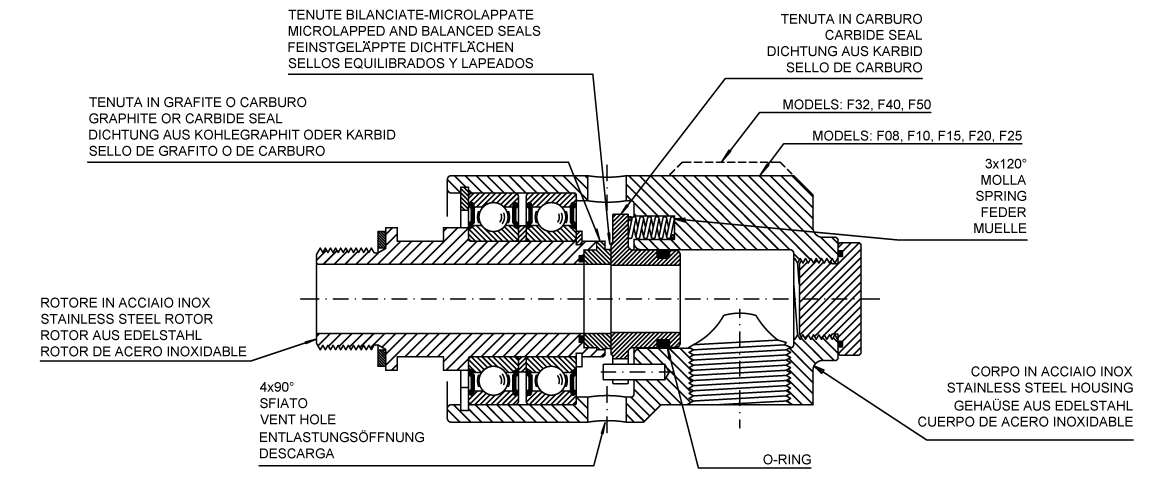

The unions of the model F, in stainless steel, are provided with two different micro-lapped sealing assemblies:

  • N model (Standard) with carbon graphite to carbide seals.
  • D model (Heavy duty) with carbide to carbide seals.

All the metallic parts in contact with the fluid, are in stainless steel. Flange rotor are available for rotations in both directions.

Do not use the unions at max application limits without consulting ROTOFLUX.


Acqua – Water -Wasser – Agua ¼” ÷ 1½” – 50 bar / 725 PSI
2″ – 40 bar / 580 PSI
95°C / 203°F ¼” ÷ ¾” – 3.500
1″ – 3.000
¼” ÷ 1½” – 2.500
2″ – 750
Aria – Air – Luft – Aire 10 bar / 145 PSI
Vuoto – Vacuum – Vakuum – Vacio 7 kPa / 2″ Hg

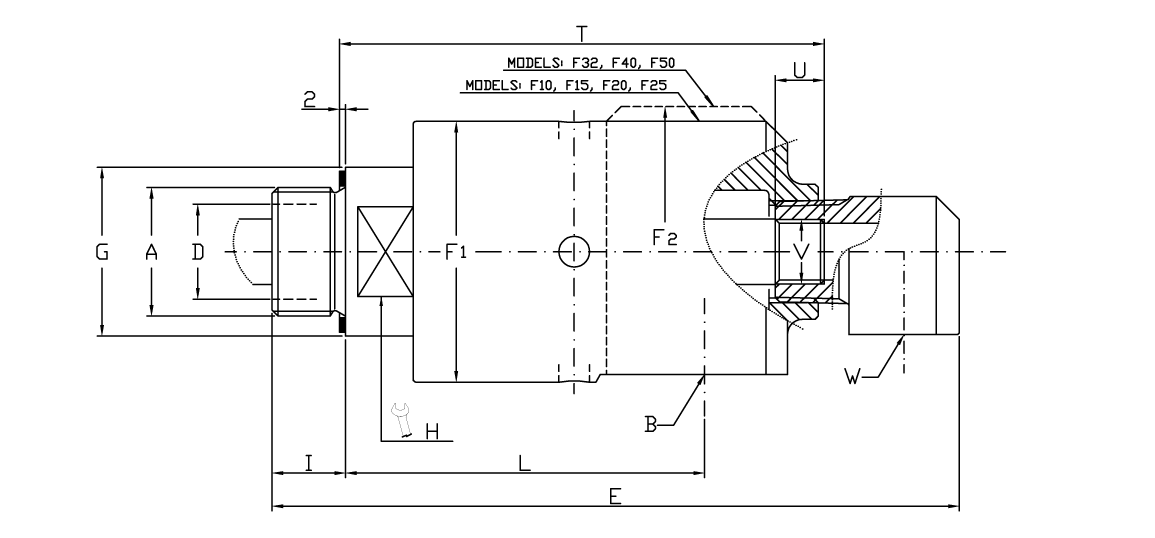

Ordering code Giunti a un passaggio – Single passage unions – Einweg Drehdurchführungen – Juntas a vía simple
Water N Water D Air – Vacuum A B C ø D E ø F1 ø F2 ø G H I L Kg
F08-1300-01R F08-1301-01R F08-1302-01R G 1/4″  RH G 1/4″ 7 88 43 20 17 11 67 0,6
F08-1300-02L F08-1301-02L F08-1302-02L G 1/4″  LH
F10-1300-01R F10-1301-01R F10-1302-01R G 3/8″  RH G 3/8″ G 1/4″ 9 108 43 25 17 13 73 0,7
F10-1300-02L F10-1301-02L F10-1302-02L G 3/8″”  LH
F15-1300-01R F15-1301-01R F15-1302-01R G 1/2″  RH G 1/2″ G 3/8″ 13 121 54 30 24 13 82 1,3
F15-1300-02L F15-1301-02L F15-1302-02L G 1/2″  LH
F20-1300-01R F20-1301-01R F20-1302-01R G 3/4″  RH G 3/4″ G 1/2″ 18 142 64 37 30 16 94 1,9
F20-1300-02L F20-1301-02L F20-1302-02L G 3/4″  LH
F25-1300-01R F25-1301-01R F25-1302-01R G 1″  RH G 1″ G 3/4″ 23 166 69 45 36 20 105 2,4
F25-1300-02L F25-1301-02L F25-1302-02L G 1″  LH
F32-1300-01R F32-1301-01R F32-1302-01R G 1 1/4″ RH G 1 1/4″ G 1″ 31 187 85 95 55 46 22 119 4,7
F32-1300-02L F32-1301-02L F32-1302-02L G 1 1/4″ LH
F40-1300-01R F40-1301-01R F40-1302-01R G 1 1/2″ RH G 1 1/2″ G 1 1/4″ 36 209 101 109 60 50 24 132 7
F40-1300-02L F40-1301-02L F40-1302-02L G 1 1/2″ LH
F50-1300-01R F50-1301-01R F50-1302-01R G 2″  RH G 2″ G 1 1/4″ 48 224 112 119 70 60 25 139 8,2
F50-1300-02L F50-1301-02L F50-1302-02L G 2″  LH

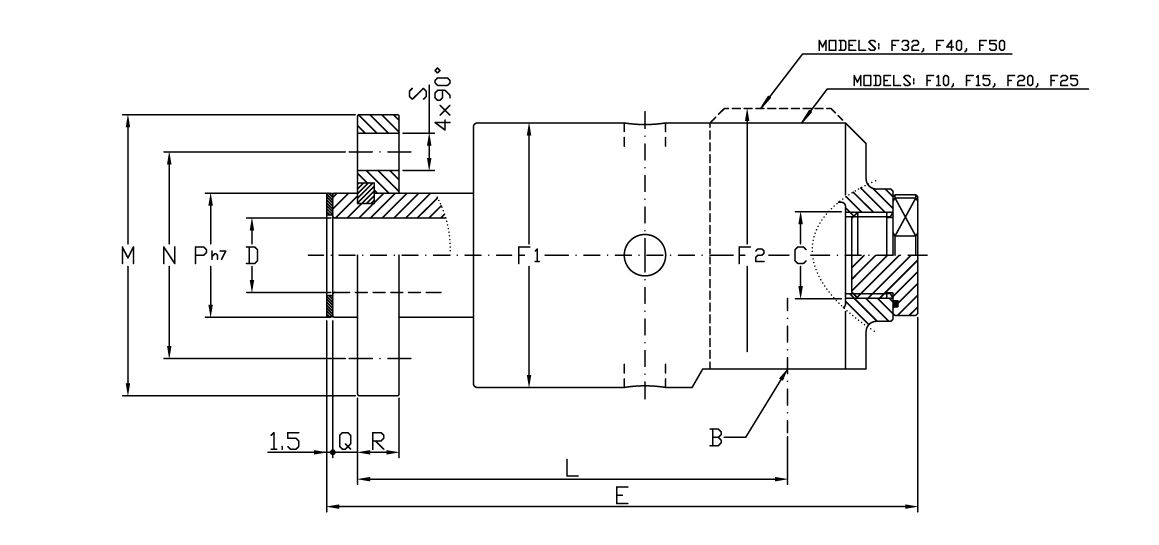

Ordering code Giunti a un passaggio – Single passage unions – Einweg Drehdurchführungen – Juntas a vía simple
Water N Water D Air – Vacuum B C ø D E ø F1 ø F2 L ø M ø N ø P h7 Q R S Kg
F10-1300-03F F10-1301-03F F10-1302-03F G 3/8″ G 1/4″ 9 111 43 82 53 38 18 6 8 9 0,8
F15-1300-03F F15-1301-03F F15-1302-03F G 1/2″ G 3/8″ 13 125 54 92 60 45 25 6 10 9 1,5
F20-1300-03F F20-1301-03F F20-1302-03F G 3/4″ G 1/2″ 18 140 64 101 68 50 30 6 10 9 2,1
F25-1300-03F F25-1301-03F F25-1302-03F G 1″ G 3/4″ 23 168 69 119 78 60 36 7 12 9 2,7
F32-1300-03F F32-1301-03F F32-1302-03F G 1 1/4″ G 1″ 31 189 85 95 133 94 70 44 8 12 11 5,3
F40-1300-03F F40-1301-03F F40-1302-03F G 1 1/2″ G 1 1/4″ 36 204 101 109 139 99 78 52 10 14 11 7,2
F50-1300-03F F50-1301-03F F50-1302-03F G 2″ G 1 1/4″ 48 225 112 119 154 119 95 65 10 14 11 9

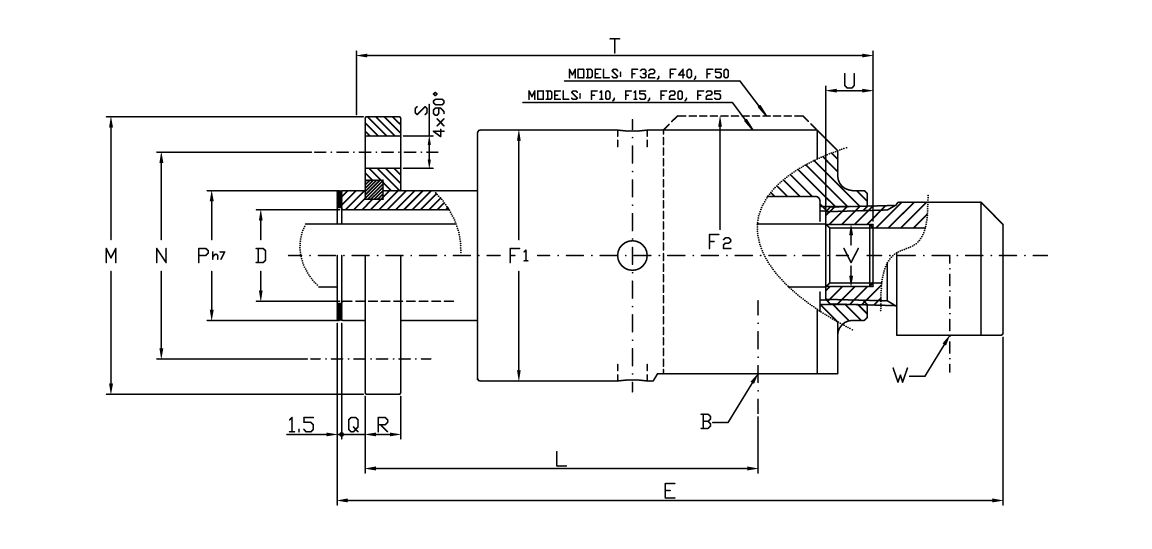

Ordering code Giunti due passaggi sifone fisso – Double passage stationary siphon – Zweiwege für stehendes Siphonrohr – Double vía con sifón fijo
Water D Water N A B ø D E ø F1 ø F2 ø G H I L T U V W Kg
F10-1300-01R-800 F10-1301-01R-800 G 3/8″  RH G 3/8″ 9 129 43 25 17 13 73 92 10 M6 G 1/4″ 0,9
F10-1300-02L-800 F10-1301-02L-800 G 3/8″”  LH
F15-1300-01R-800 F15-1301-01R-800 G 1/2″  RH G 1/2″ 13 146 54 30 24 13 82 105 12 G 1/8″ G 3/8″ 1,5
F15-1300-02L-800 F15-1301-02L-800 G 1/2″  LH
F20-1300-01R-800 F20-1301-01R-800 G 3/4″  RH G 3/4″ 18 173 64 37 30 16 94 123 14 G 1/4″ G 1/2″ 2,2
F20-1300-02L-800 F20-1301-02L-800 G 3/4″  LH
F25-1300-01R-800 F25-1301-01R-800 G 1″  RH G 1″ 23 200 69 45 36 20 105 144 16 G 3/8″ G 1/2″ 2,7
F25-1300-02L-800 F25-1301-02L-800 G 1″  LH
F32-1300-01R-800 F32-1301-01R-800 G 1 1/4″ RH G 1 1/4″ 31 224 85 94 55 46 22 119 158 16 G 1/2″ G 3/4″ 5,1
F32-1300-02L-800 F32-1301-02L-800 G 1 1/4″ LH
F40-1300-01R-800 F40-1301-01R-800 G 1 1/2″ RH G 1 1/2″ 36 256 93 109 60 50 24 132 177 18 G 3/4″ G 1″ 7,4
F40-1300-02L-800 F40-1301-02L-800 G 1 1/2″ LH
F50-1300-01R-800 F50-1301-01R-800 G 2″  RH G 2″ 48 281 112 119 70 60 25 139 193 20 G 1″ G 1 1/4″ 8,7
F50-1300-02L-800 F50-1301-02L-800 G 2″  LH

Metric threads, NPT threads and other threads are available.

Ordering code Giunti due passaggi sifone fisso – Double passage stationary siphon – Zweiwege für stehendes Siphonrohr – Double vía con sifón fijo
Water N Water D B ø D E ø F1 ø F2 L ø M ø N ø P h7 Q R S T U V W Kg
F10-1300-03F-800 F10-1301-03F-800 G 3/8″ 9 132 43 82 53 38 18 6 8 9 101 10 M6 G 1/4″ 1
F15-1300-03F-800 F15-1301-03F-800 G 1/2″ 13 151 54 92 60 45 25 6 10 9 115 12 G 1/8″ G 3/8″ 1,7
F20-1300-03F-800 F20-1301-03F-800 G 3/4″ 18 172 64 101 68 50 30 6 10 9 130 14 G 1/4″ G 1/2″ 2,4
F25-1300-03F-800 F25-1301-03F-800 G 1″ 23 202 69 119 78 60 36 7 12 9 157 16 G 3/8″ G 1/2″ 3
F32-1300-03F-800 F32-1301-03F-800 G 1 1/4″ 31 225 85 94 133 94 70 44 8 12 11 172 16 G 1/2″ G 3/4″ 5,6
F40-1300-03F-800 F40-1301-03F-800 G 1 1/2″ 36 251 93 109 139 99 78 52 10 14 11 185 18 G 3/4″ G 1 “ 7,6
F50-1300-03F-800 F50-1301-03F-800 G 2″ 48 282 112 119 154 119 95 65 10 14 11 208 20 G 1 “ G 1 1/4″ 9,5

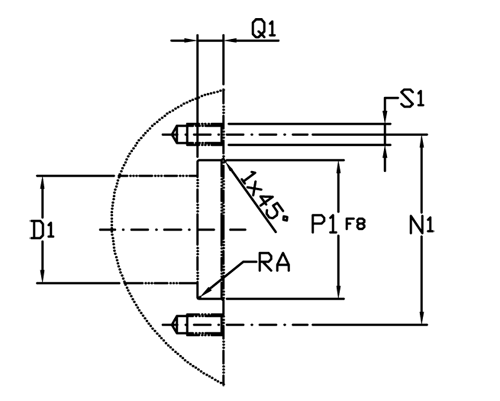

Interfaccia cliente – Customer interface – Montageanweisungen – Montaje de la junta
ø D1 ø N1 ø P1 F8 RA Q1 S1
F10 9 38 18 0,2 6 M8 4×90°
F15 13 45 25 0,2 6 M8 4×90°
F20 18 50 30 0,2 6 M8 4×90°
F25 23 60 36 0,2 7 M8 4×90°
F32 31 70 44 0,2 8 M10 4×90°
F40 36 78 52 0,2 10 M10 4×90°
F50 48 95 65 0,2 10 M10 4×90°
